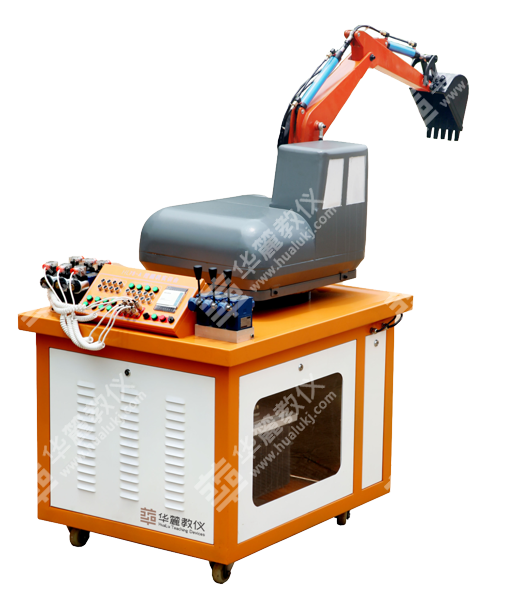

挖掘機械綜合實訓臺具有機體積小、重量輕、操作方便、綜合適用性強、挖掘力大、易于實現過載保護和遠距離操縱等優點。通過實訓，引導學生創新設計積極思維，培養其綜合設計能力和實踐動手能力，是液壓傳動與控制實驗室綜合創新性實驗設備。
實驗項目內容：
1、液壓傳動及元部件結構與工作原理觀摩、拆裝實驗。
2、液壓挖掘機械手動操作控制實驗。
3、液壓挖掘機械電氣控制操作控制實驗。
4、PLC自動控制操作實驗：
其中2、3、4項中液壓挖掘機械演示控制實驗，包括：
A．挖掘仿真作業，鏟斗和斗桿復合進行工作實驗。
B．回轉作業，動臂提升同時平臺回轉。
C．卸料作業，鏟斗和斗桿工作，同時大臂可調整位置高度。
D．返回，平臺回轉，動臂和斗桿配合回到挖掘開始位置。
5、PLC可編程控制器編程訓練。
A．PLC指令編程，梯形圖編程學習實驗。
B．PLC編程軟件的學習與應用。
C．PLC與計算機通訊及在線調試。
D．PLC在液壓傳動控制中的應用及控制方案的優化實驗。
以上實驗項目可由各個學校根據教學內容和實際情況安排。
主要技術特點 ：
1. 實驗臺按實物比例縮小，為臺式結構，集液壓、電氣、控制操 作于一體。
2. 實驗臺可模擬挖掘機的挖掘作業：挖掘、回轉、卸料、返回 等。
3. 電氣操作控制板與液壓站為下置式，放置于工作臺下面主柜 內。整體結構緊湊協調，美觀大方，牢固性強，可供10-15人 實驗。
4. 實驗時，可采用手動控制和電氣控制以及PLC自動控制三種方 式進行。油管件采用高壓膠管，壓力可達7 MPa。金屬件采 用經噴塑防腐蝕處理的冷扎鋼板及鋁合金制作。
主要配置及技術參數：
1. 電機：液壓專用電機 電壓：380V 功率：1.5 kW 轉速：1420 r/min。
2. 油泵：變量葉片泵 額定壓力：7
MPa 額定排量：8ml/r 。
3. 油缸運動速度0-10 m/s（任意調整）。
4. 回旋速度：3周/分鐘。
5. 工作電壓380V/220V兩種，額定功率：1.8KW 對地漏電電流超過30mA時自動切斷電源，電器控制采用直流24V工作，保證系統安全可靠。
6. 外形尺寸: （1）工作臺尺寸：950×780×750mm；
（2）挖掘臂伸展：1940×780×1840mm； 回轉半徑：1300mm；
（3）挖掘臂縮回：1200×780×1300mm；回轉半徑：800mm。
7. 實訓臺重量：135Kg
